网线接法详解：RJ45 型网线插头引脚号识别及连接方法

hua818

网线怎么连接-网线水晶头怎么接（很多网友都在问网线怎么连接，标准网线连接，网线制作，现将网线连接方法汇总如下：）

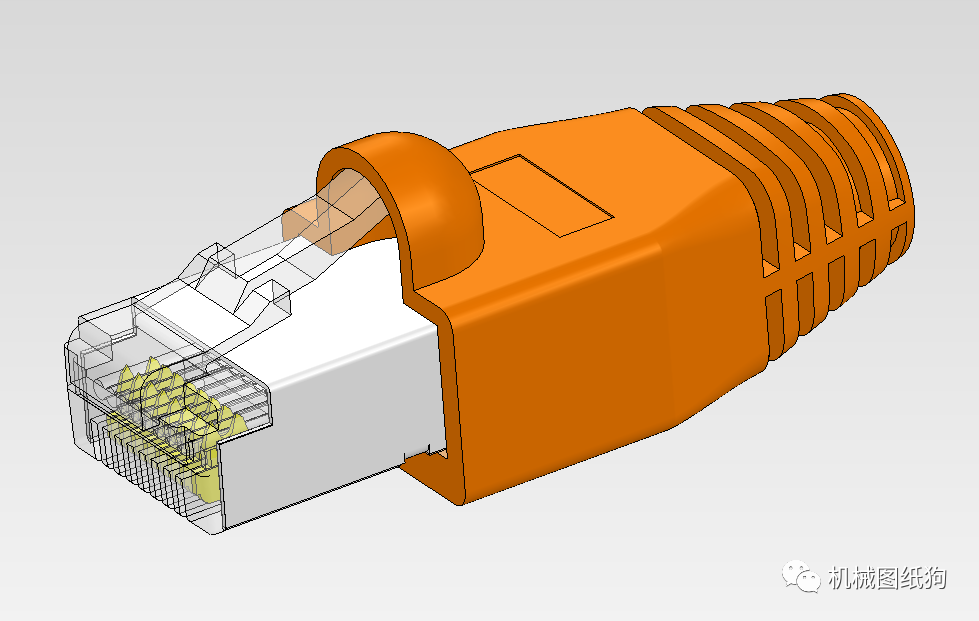

RJ45网线插头又称水晶插头，广泛应用于局域网、ADSL宽带上网用户的网络设备之间连接网线（也称五类线或双绞线）。在具体应用中，RJ45插头与网线的连接方式（线序）有两种，分别称为T568A线序（图一）和T568B线序（图二）。

识别RJ45网线插头针脚号的方法是：将插头握在手中，带有8个镀金小片的一端朝上，有插网线的大矩形孔的一端朝下，同时将没有细长塑料针的一端朝向眼睛，从左边第一个镀金小片开始，顺序为1针、2针、……、8针。

图1：RJ45网线插头T568A线序连接方法示意图

T568A线序适用范围

这种连接方式用于网络设备需要交叉连接的场合。所谓交叉，就是网线的一端与另一端以不同的方式连接到RJ45网线插头。一端按照T568A线序连接（图1），另一端按照T568B线序连接（图2）。也就是几根网线在另一端交叉连接后再连接到RJ45插头。适用的连接场合包括：

1、电脑←—→电脑，叫点对点连接，也就是两台电脑只通过一根网线就可以互相传输数据；

2. 集线器←—→集线器；

3、开关←—→开关。

T568A线序连接方法

如图1所示，RJ45网线插头的针脚与网线颜色标记的对应关系为：

插头针脚号 网线颜色

1————绿色和白色

2————绿色

3————橙色和白色

4————蓝色

5————蓝白

6————橙色

7————棕色和白色

8————棕色

图2：RJ45网线插头T568B线序连接方法示意图

T568B线序适用范围

1. 直通线路互联

网线两端按照T568B连接

1. 电脑←—→ADSL调制解调器

2. ADSL调制解调器←—→ADSL路由器的WAN口

3.电脑←—→ADSL路由器的LAN口

4. 计算机←—→集线器或交换机

2. 交叉连接

网线一端连接T568B，另一端连接T568A。

1. 电脑←—→电脑，即点对点连接

2. 集线器←—→集线器

3. 开关←—→开关

T568B线序连接方法

如图2所示，RJ45网线插头各针脚与网线颜色标记的对应关系为：

插头针脚号 网线颜色

1————橙色和白色

2————橙色

3————绿色和白色

4————蓝色

5————蓝白

6————绿色

7————棕色和白色

8————棕色

两台电脑通过网线直接连接（即对等网络）

上文提到，当两台电脑通过网线连接时，RJ45网线插头与网线的连接方式为：一端按照T568A线序连接，另一端按照T568B线序连接，然后将网线通过RJ45插头插入要连接的电脑的网线插座中，就完成了两台电脑之间的物理连接。但此时两台电脑可能还不能立即传输数据，还必须进行相关设置：

1.指定每台计算机的IP地址：

您可以在 192.168.0.1 和 192.168.0.254 之间选择任意值作为这两台计算机的 IP 地址。注意不要重复使用 IP 地址。

2.将每台计算机的子网掩码设置为：255.255.255.0

3.将每台电脑的网关设置相同：

例如第一台电脑的IP地址为192.168.0.1，第二台电脑的IP地址为192.168.0.2，则第一台和第二台电脑的网关都应该为192.168.0.1或者都是192.168.0.2，或者网关可以为192.168.0.1~192.168.0.254之间的任意值，例如两台电脑的网关都可以为192.168.0.100。

4、将需要访问的电脑硬盘设置为共享：设置共享的方法和在局域网内操作相同。

完成以上1至4项的设置后，您就可以在自己电脑的“网上邻居”中看到已连接的计算机了，然后就可以像局域网一样通过“复制粘贴”的方式互相传输数据了。

网线连接方法-网线插座连接方法（图）

EIA/TIA布线标准规定了两种双绞线的接线顺序：568A和568B。

T568A的连接方式为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕

T568B的连接方式为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

A与B的区别在于第1行和第3行，第2行和第6行的位置互换了。

-T4RJ-45对双绞线有以下规定：

1、2用于发送，3、6用于接收，4、5、7、8为双向线。

1、2对双绞线，3、6对双绞线，4、5对双绞线，7、8对双绞线。

A 橙色、白色、蓝色和白色 B 绿色、白色、蓝色和白色

橙色 蓝色 绿色 蓝色

白绿白白白橙白

绿色和橙色
